基于变频调速技术的煤矿带式输送机节能优化研究

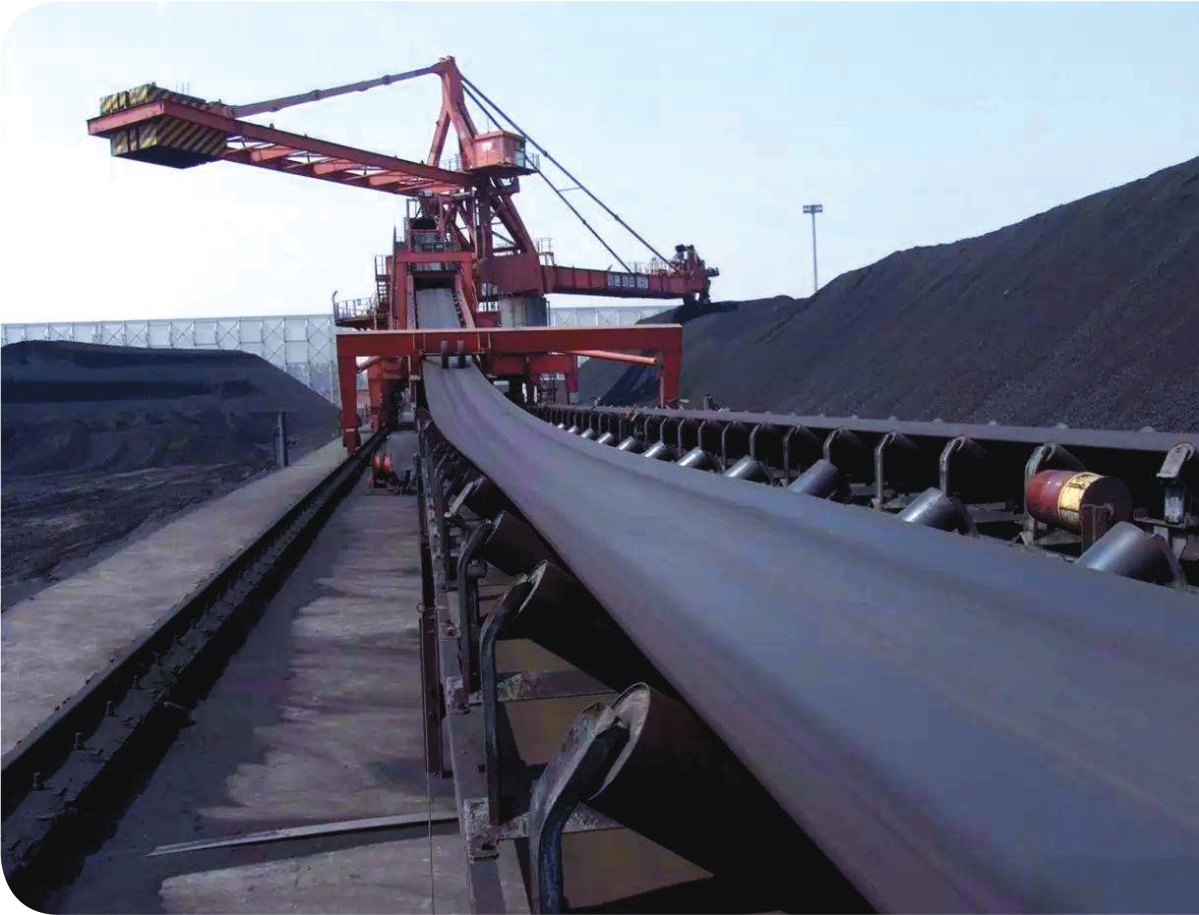

带式输送机是煤矿核心的运输设备之一，主要负责井下原煤、矸石等物料的运输。由于矿井环境复杂以及所运输物料具有不确定性，很多煤矿的带式输送机都存在运量波动大、电机冗余度高的问题。传统配置中，输送机电机额定功率通常按最大运量设计，而在运输过程中，受井下煤炭产量不稳定性影响，实际运输量往往达不到最大设计运量。输送机经常出现“大马拉小车”的问题，轻载或空载时仍以全速运转，这不仅会造成电能浪费，同时也会增加设备损耗，缩短设备使用寿命。据统计，带式输送机能耗占煤矿总电耗的30%~40%，其中约20%源于无效功率消耗。因此，对带式输送机进行节能优化十分必要。变频调速技术通过动态调节电机转速，可实现负载与速度的最优匹配，是解决这一问题的关键途径。

一、煤矿带式输送机的运行特点及能耗分析

1.带式输送机运行特点

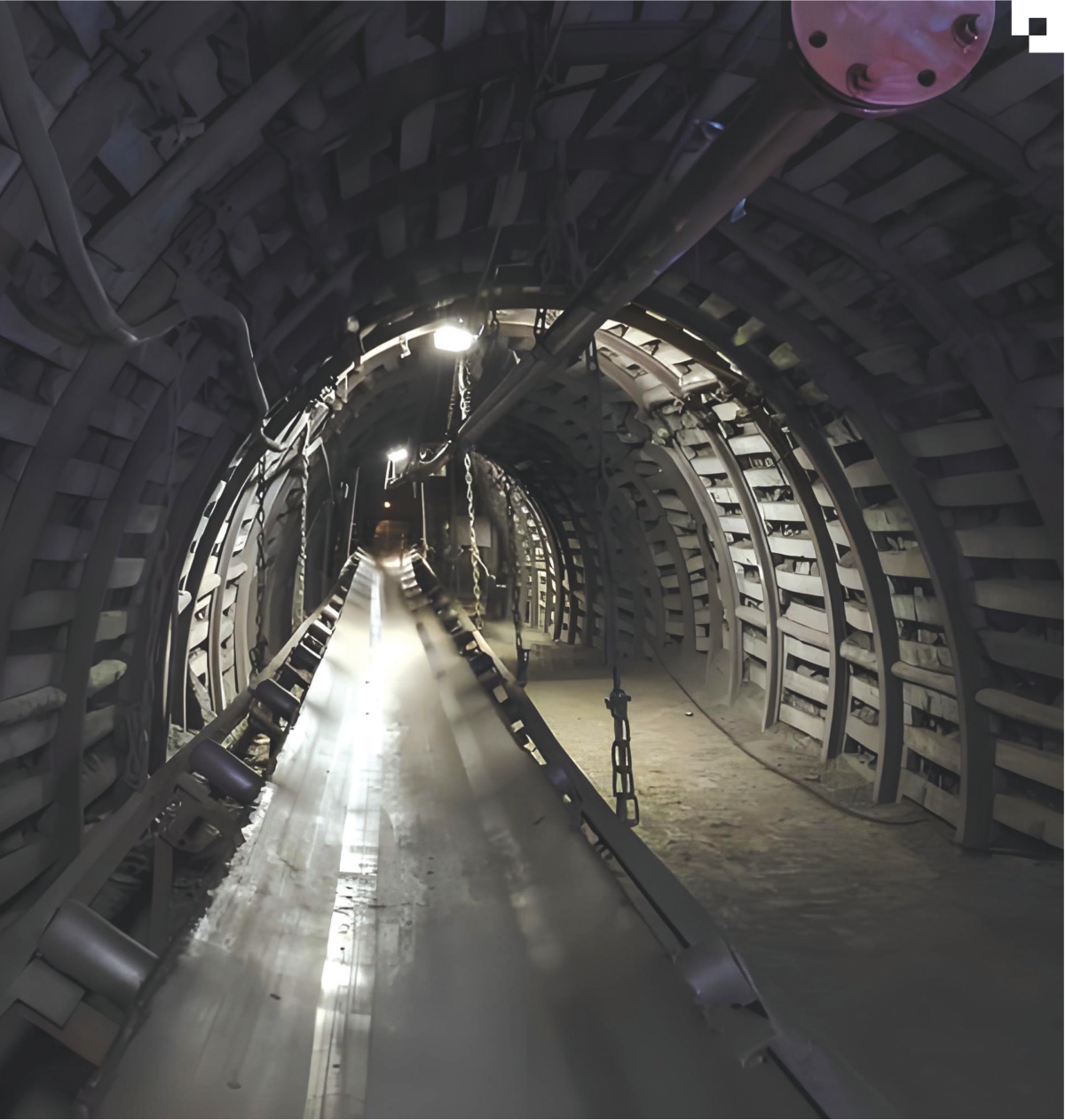

带式输送机是煤矿井下运输系统的核心设备，主要依靠电机驱动托辊转动，由托辊带动皮带运行，利用皮带与物料的摩擦力带动物料运动，实现物料运输。其具有长距离、大运量、连续作业的特点。为满足满负荷生产条件下的原煤运输需求，输送机电机额定功率通常按最大运量设计，并按照该额定功率定速运行。满负荷情况下，该运行方式可使输送机保持较高运行效率；但在实际生产中，其运量受采煤工序等因素影响呈现显著波动，满负荷、中等负荷、轻负荷甚至空载状态交替出现，这种波动导致传统定速运行模式效率低下，尤其是在轻负荷与空载状态下，输送机能源浪费问题突出。

2.带式输送机能耗分析

带式输送机的驱动和运行需克服多种阻力，包括物料重力作用下各运动部件的摩擦力、上坡运行时的倾斜阻力以及空气阻力等。输送机需要电机输出相应功率以克服上述阻力，维持皮带机以一定速度运行。皮带输送机的功率计算公式如下：

式（1）中，F 为总阻力（即牵引力，N），v 为带速（米/秒），η 为传动效率（0.75~0.95）。由式（1）可知，带速v 是直接影响功率的关键参数。输送机的驱动功率P 与输送带速度v 呈显著的线性关系，满足P 与v3 成正比。根据上述理论，当输送量减少时，若带速保持不变，电机效率将随之降低；轻载或空载时若保持全速运行，会导致无效功耗显著增加，其效率甚至会低于30%。同理，当输送量减少时，若适当降低带速，可有效降低电机功率和能耗，理论节能效果可达30%以上。某煤矿的测试数据显示，输送机轻载时电机功率为150 千瓦，降低带速后，电机功率降至95 千瓦，节电率达到36.6%。由此可见，根据不同运量适当降低带速以实现节电，在理论和实际节电效果上均具有可行性。

二、煤矿带式输送机采用变频调速的技术原理及控制方式

1.变频调速的基础原理

变频调速的技术原理是通过改变电动机电源的频率和电压，实现对输送带运行速度的无级调节，从而优化设备运行效率与能耗，适应不同负载需求并达到节能目的。实现变频调速的核心设备为变频器，其集成了整流、滤波、逆变等功能。变频器首先通过整流单元将工频交流电整流为直流电，再通过滤波单元平滑直流电压、减少谐波干扰，最后通过逆变单元的IGBT 功率模块，逆变为频率和幅值可调的交流电输出给电动机，形成闭环控制。

2.变频器控制方式

（1）U/f 恒定控制。保持变频器输出电压与频率的比值恒定，即U/f 为常数，以确保电动机主磁通基本不变，实现恒转矩调速。该方式适用于大多数带式输送机的中低速运行场景，具有控制简单、通用性强的特点。

（2）矢量控制。通过坐标变换将三相交流电流分解为励磁分量和转矩分量，对二者分别独立控制，使异步电动机的动态性能接近直流电动机。该调速方式适合频繁启停的工况。

（3）直接转矩控制。直接检测定子电压和电流，计算电机磁链和转矩，通过滞环控制实现快速响应。该方式无需复杂的坐标变换，动态响应快，适用于对动态性能要求较高的工况。

三、带式输送机变频控制的节能设计

1.节能运行策略

带式输送机变频控制的节能设计，核心是保证皮带负载与带速的动态匹配，使皮带输送机可根据煤流量实时调整带速：重载时高速运行，轻载时自动降低转速，空载时以低速或待机状态运行，从而减少设备无效功耗、节约电能。为实现上述目标，需通过实时监测煤流量，结合皮带额定运量设置煤量变化阈值，并根据阈值计算最佳匹配带速。

2.结构设计

按功能划分，变频控制系统可分为监测单元模块、控制单元模块、执行单元模块等部分。监测单元主要包括带速传感器和煤量传感器；控制单元为PLC 节能控制器；执行单元为变频调速装置和输送机电机。带速传感器和煤量传感器用于实时监控带速和煤量变化，其中煤量传感器通常选用精度较高的称重传感器。鉴于井下环境恶劣、电压稳定性较差，建议选用具备过流保护、过压保护、过载保护等功能的无谐波变频器，且变频器需留有一定调节余量，通常为电机额定功率的1.2 倍。PLC 应支持模拟量处理和复杂算法，并具备与变频器通信的功能。

3.控制过程

设备运行时，监测单元实时采集带速和煤量信息并生成电信号，通过工业总线传输至控制单元PLC。PLC 将采集的实时煤量、带速信息与数据库中设定的煤量–带速匹配值进行对比，判断是否需要调速。若煤量与当前带速不匹配，PLC 则向变频器发出相应控制信号，由变频器控制电机调速，升高或降低带速，使皮带输送机始终保持煤量与带速的匹配状态，减少无效功耗。

四、变频调速技术在煤矿带式输送机节能优化中的应用

1.改造背景

某煤矿DSJ140/350 型带式输送机，采用2 台500千瓦异步电动机配合液力耦合器驱动，输送带宽度140厘米，输送长度350 米，平均运行速度3.5 米/秒，满载运量600 吨/时，年耗电量约1200 万千瓦时。在工频、定速运行状态下，设备存在启动电流冲击大、能耗浪费严重、机械磨损大、故障率高的问题。究其原因，主要包括：液力耦合器传动效率约为85%~90%，传动过程中存在部分能耗损失；皮带输送机为定速运行，无论煤量多少均以3.5 米/秒全速运转，低载或空载时能耗浪费突出；皮带输送机电机为工频启动，启动瞬间电流可达额定电流的5~7倍，对电网和电机造成较大电流冲击；设备长期高速运行，输送量波动时无法动态调速，导致机械磨损较大、故障率偏高。

2.改造过程

针对上述问题，该矿组织技术人员采用变频调速技术对皮带输送机实施节能改造。设备方面，首先拆除液力耦合器，新增施耐德ATV71HDC630N4 高压变频器，该变频器支持矢量控制模式，调速范围为0~50Hz；将原有电动机升级为YBBP500M-4 型防爆变频专用电机，与变频器输出模块相匹配；加装速度传感器、电子皮带秤（精度±0.5%）、负载检测模块及PLC 控制系统。同时，建立传感器监测单元与PLC 控制系统、PLC 与变频器之间的通信链路，由PLC 的模拟量输出模块直接控制变频器的频率设定值。PLC 根据传感器反馈调整模拟量输出，变频器据此调节电机转速，最终实现负载–速度的动态匹配。

3.智能控制策略

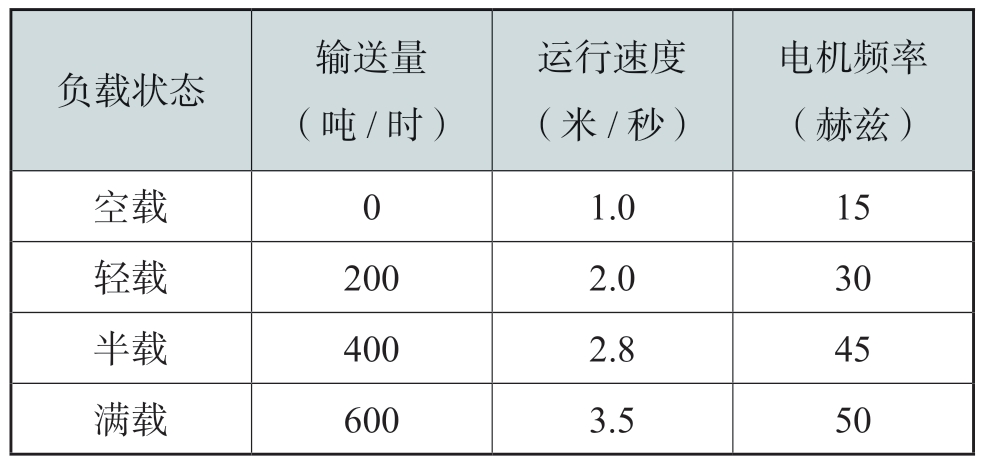

采用“V/F+矢量”复合控制策略，通过S 曲线加速控制，使电机从静止状态平滑加速至额定转速；并通过低频低压输出，降低电机启动时的机械冲击和电磁转矩需求，实现电机软启动，将启动电流限制在额定电流的1.5~2 倍范围内，启停时间由15 秒延长至30 秒，避免启动时的大电流冲击。轻载或空载时，系统自动切换至V/F 模式，降低功耗。为减少皮带输送机低载或空载状态下的能耗，使负载变化时能够及时调整带速至最优高效状态（高载高速、低载低速），根据电子皮带秤的信号反馈，在控制单元内建立负载–速度映射关系，如下表1：

4.节能效果

空载运行时，电动机频率降至15 赫兹，功率下降至额定值的30%，单台电机空载功耗从120 千瓦降至45 千瓦，年节约电量约18 万千瓦时；输送量<30%的低载状态下，运行速度降至2 米/秒，综合节电率达25%。改造后，设备年耗电量降至960 万千瓦时，整体节电率为20%~25%。按工业电价平均0.6元/千瓦时计算，年可节约电费144 万元。此外，变频器软启动使电动机启动电流从600 安降至200 安，减少了设备高速运行时间，减速箱齿轮磨损降低60%，设备故障率显著下降，维修成本也相应降低。

五、结语

实际应用表明，变频调速技术能够有效降低煤矿带式输送机的电能消耗，在一定程度上延长设备使用寿命，助力煤矿企业实现节能降耗。同时，变频控制技术在装备智能化方面展现出显著技术优势，也为其他煤矿机电设备的智能化、节能化改造提供了方向。
